센서 타이밍 생성 및 LVDS/CMOS 데이터 출력을 갖춘 고성능 6채널 AFE
CS82L46은(는) 스캐너 응용 분야를 위한 6채널 이미징 아날로그 프론트 엔드(AFE)로, 이미지 센서 ADC, 아날로그 신호 처리, LED 드라이버를 하나의 장치에 결합합니다. CCD 및 CIS 이미지 센서용으로 설계된 CS82L46은(는) 최대 24MSPS의 픽셀 변환 속도로 작동하여 고속 문서 스캐너, 평판 스캐너, 바코드 스캔 시스템에 적합합니다.
CS82L46은(는) CCD 또는 CIS 이미지 센서로부터 아날로그 픽셀 데이터를 수신하고, 리셋 레벨 클램핑(RLC), 상호연관 이중 샘플링(CDS), 게인 및 오프셋 조정을 포함한 스캐너별 아날로그 신호 처리를 수행한 다음, CMOS 또는 LVDS 출력 핀을 통해 스캐너 컨트롤러 ASIC로 출력하기 위해 신호를 디지털 픽셀 데이터로 변환합니다.
대체 6채널 이미징 AFE와 비교하여 CS82L46은(는) 작동 시 더 낮은 전력 소비(64.2mW/채널)와 RGB 및 화이트 LED 드라이버와 CIS 지원을 위한 온칩 LDO 레귤레이터를 포함한 더 높은 수준의 통합을 제공합니다. 이러한 통합은 BOM을 줄이고 스캐너 프론트 엔드 설계를 단순화합니다.
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
기술
기능
- 6채널 아날로그 프론트 엔드(AFE)
- 상호연관 이중 샘플링
- RGB LED 전류 드라이브 및 타이밍 제어
- 멀티플렉스 데이터 출력 형식
- 내부 생성 기준 전압
- 센서 타이밍 제어
- 다목적 클로킹 구성
- 스프레드 스펙트럼 클록 기준 허용
- 프로그래밍 가능한 DLL 및 PLL
- 데이터 출력의 스프레드 스펙트럼 변조
- SPI 또는 I2C 제어 인터페이스

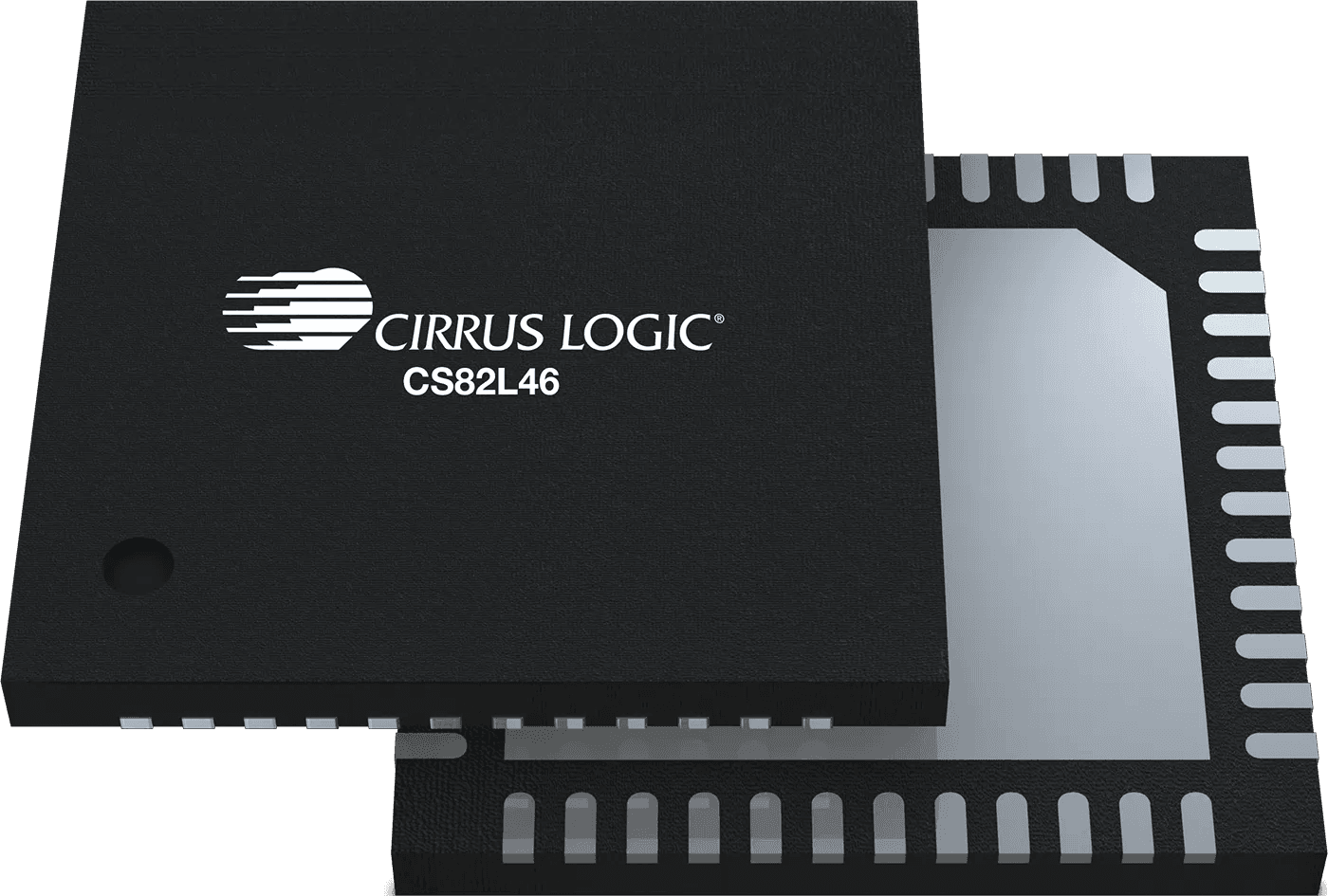

- 48핀 QFN 패키지
파라메트릭 사양
| 해상도(bits) | 16 |
| 속도(MSPS) | 144 |
| 입력 PGA(비트) | 12 |
| 프로그래밍 가능 클램프 전압(비트) | 5 |
| LED 드라이브 해상도(비트) | 8 |
| 출력 형식 |
LVDS 16/10비트5쌍, LVDS 12비트 4쌍, LVDS 16/10비트3쌍, LVDS 10비트 2쌍, CMOS(외부 타이밍) 16/10/8비트, CMOS(내부 TG 타이밍) 12/10비트 |
| 공급(V) | 3.3 |
| 전력 소비(mW) | 365 |
| 패키지 | QFN-EP 48핀 |
기술 문서
CS82L46 Schematic and Layout
Apr 16, 2026 : 1.6 MBCDB82L4X-MB Schematic and Layout
Apr 16, 2026 : 8.2 MBCS82L46 Product Data Sheet
Jan 1, 2026, DS1351F1 : 4.8 MBCDB82L4X-MB User Guide
May 1, 2025 : 2.1 MBCDB82L46-DC User Guide
May 1, 2024 : 848.3 KB설계 자원
CS82L44/CS82L46 Input Impedance Calculation
Feb 1, 2025 : 173.6 KBCS82L46 Equivalent IO Circuits
Jul 1, 2024 : 290.3 KB언론 보도
2026
4월 16일
Cirrus Logic, 고정밀 스캔 애플리케이션을 위한 새로운 산업용 이미징 제품 출시
보다 빠르고 정확한 상업용 및 산업용 이미징을 위해 제작된 고성능 통합 아날로그 프론트 엔드 IC
선택 지침
CS82L46은(는) 다음과 같은 경우에 선택해야 합니다.
- 채널당 최대 24MSPS의 고속 스캐너 설계.
- CCD 또는 CIS 센서가 있는 스캐너의 멀티 채널 아날로그 프론트 엔드 선택.
- 스캐너 아날로그 프론트 엔드의 전력 소비 감소.
- 여러 개의 동시 센서 채널(>6)이 필요한 경우.
- LED 드라이버와 온칩 전원 관리 기능이 포함된 통합 스캐너 AFE로 BOM 최소화.
- 설계 리소스가 제한적이며 센서 출력에는 스캐너별 아날로그 신호 처리가 필요합니다.
CS82L46은(는) 다음과 같은 경우에는 선택해서는 안 됩니다.
- 6채널보다 적은 수의 채널이 필요한 시스템을 설계하는 경우 CS82L41 또는 CS82L44을(를) 고려해야 합니다.
- 스캐너 아날로그 프론트 엔드에서 채널당 최저 전력 소비를 위한 설계의 경우 CS82L41을(를) 고려해야 합니다.
- 채널당 24MSPS를 초과하는 처리량이 필요합니다.
CS82L46의 주요 응용 분야는 스캐닝 시스템입니다. 관련 응용 분야는 다음과 같습니다.
- 문서 스캐너(평판 및 시트 급지형 스캐너)
- CIS 이미지 센서를 사용하는 사무실 및 가정용 스캐너
- 산업용 스캔 시스템 및 고정밀 측정 스캐너
- 바코드 및 2D 코드 스캔 시스템
- 라인 스캔 이미지 획득이 필요한 머신 비전 시스템
- USB 전원 스캐너 설계
- 레이저 거리 측정 시스템
