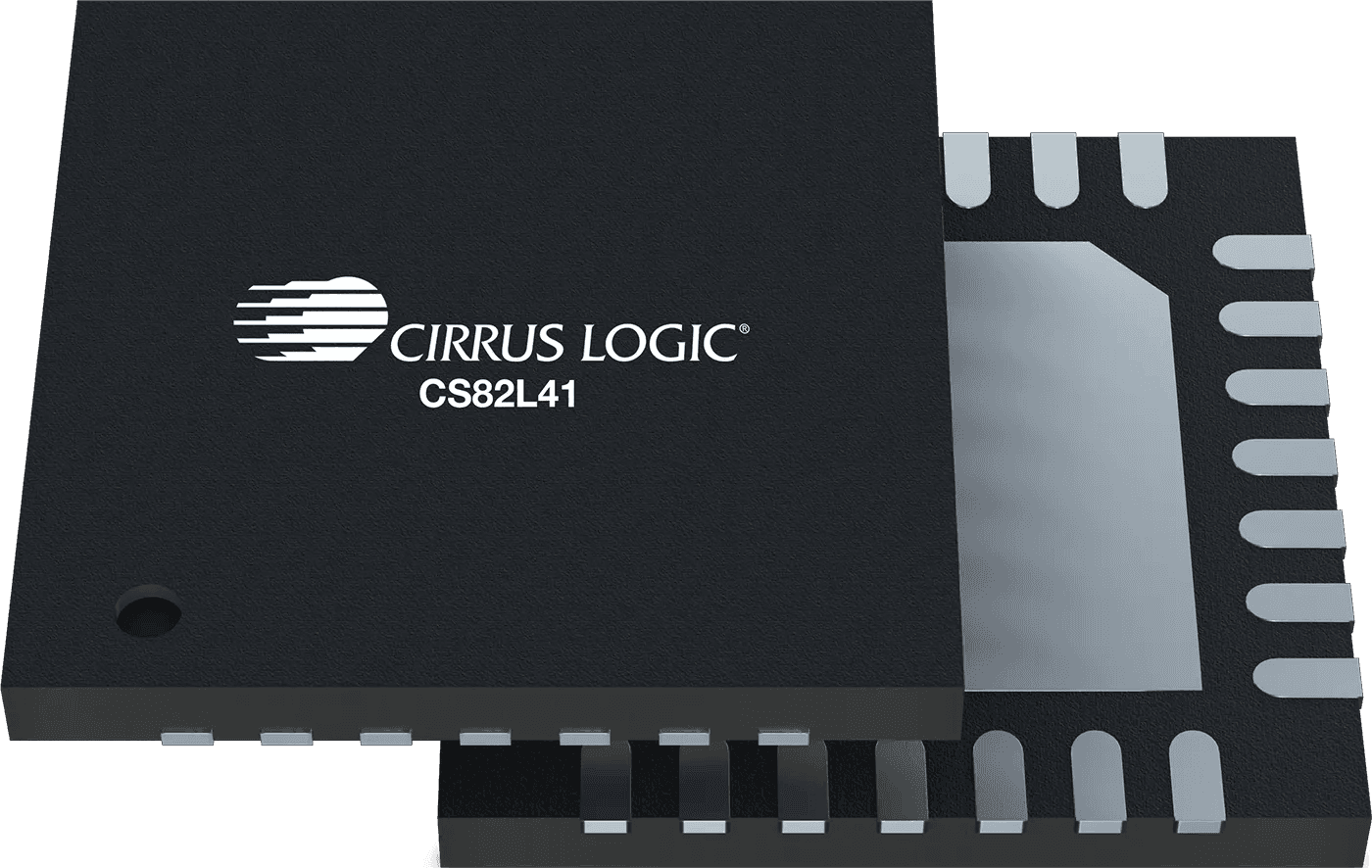

CMOS 데이터 출력을 지원하는 고성능 1채널 이미징 아날로그 프론트 엔드
CS82L41은(는) 스캐너 응용 분야를 위한 단일 채널 이미징 아날로그 프론트 엔드(AFE)로, 이미지 센서 ADC, 아날로그 신호 처리, LED 드라이버를 하나의 장치에 결합합니다. CCD 및 CIS 이미지 센서용으로 설계된 CS82L41은(는) 최대 24MSPS의 픽셀 변환 속도로 작동하여 고속 문서 스캐너, 평판 스캐너, 바코드 스캔 시스템에 적합합니다.
CS82L41은(는) CCD 또는 CIS 이미지 센서로부터 아날로그 픽셀 데이터를 수신하고, 리셋 레벨 클램핑(RLC), 상호연관 이중 샘플링(CDS), 게인 및 오프셋 조정을 포함한 스캐너별 아날로그 신호 처리를 수행한 다음, CMOS 출력 핀을 통해 스캐너 컨트롤러 ASIC로 출력하기 위해 신호를 디지털 픽셀 데이터로 변환합니다.
대체 단일 채널 이미징 AFE와 비교하여 CS82L41은(는) 작동 시 더 낮은 전력 소비(47mW)와 RGB 및 화이트 LED 드라이버와 CIS 지원을 위한 온칩 LDO 레귤레이터를 포함한 더 높은 수준의 통합을 제공합니다. 이러한 통합은 BOM을 줄이고 스캐너 프론트 엔드 설계를 단순화합니다.
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
기술
기능
- 이미징 애플리케이션용 아날로그 프론트 엔드(AFE)
- 상호연관 이중 샘플링
- 스프레드 스펙트럼 클록 기준 허용
- RGB LED 전류 드라이브 및 타이밍 제어
- 내부 생성 기준 전압
- CIS 센서용 3.3 V 전원 조절
- SPI 제어 인터페이스
- 28핀 QFN 패키지
파라메트릭 사양
| 해상도(bits) | 16 |
| 속도(MSPS) | 24 |
| 입력 PGA(비트) | 12 |
| 프로그래밍 가능 클램프 전압(비트) | 5 |
| LED 드라이브 해상도(비트) | 8 |
| 출력 형식 | CMOS 16/12/8비트 |
| 공급(V) | 3.3 |
| 전력 소비(mW) | 47 |
| 패키지 | QFN 28핀 |
기술 문서
CDB82L4X-MB Schematic and Layout
Apr 16, 2026 : 8.2 MBCS82L41 Schematic and Layout
Apr 16, 2026 : 1.4 MBCS82L41 Product Data Sheet
Apr 1, 2026, DS1349F1 : 3.0 MBCDB82L41-DC User Guide
May 1, 2025 : 591.4 KBCDB82L4X-MB User Guide
May 1, 2025 : 2.1 MB설계 자원
CS82L41 Equivalent IO Circuits
Feb 1, 2025 : 290.7 KB언론 보도
2026
4월 16일
Cirrus Logic, 고정밀 스캔 애플리케이션을 위한 새로운 산업용 이미징 제품 출시
보다 빠르고 정확한 상업용 및 산업용 이미징을 위해 제작된 고성능 통합 아날로그 프론트 엔드 IC
선택 지침
CS82L41은(는) 다음과 같은 경우에 선택해야 합니다.
- 최대 24MSPS의 고속 스캐너 설계.
- CCD 또는 CIS 센서가 있는 스캐너의 단일 채널 아날로그 프론트 엔드 선택.
- 스캐너 아날로그 프론트 엔드의 전력 소비 감소.
- LED 드라이버와 온칩 전원 관리 기능이 포함된 통합 스캐너 AFE로 BOM 최소화.
- 다운스트림 ASIC는 3.3 V CMOS 병렬 데이터 및 SPI 제어를 지원합니다.
- 설계 리소스가 제한적이며 센서 출력에는 스캐너별 아날로그 신호 처리가 필요합니다.
CS82L41은(는) 다음과 같은 경우에는 선택해서는 안 됩니다.
- 시스템 설계에는 여러 개의 동시 센서 채널이 필요합니다. 이 경우 4채널 CS82L44 또는 6채널 CS82L46을(를) 고려해야 합니다.
- 이 애플리케이션에는 LVDS, MIPI와 같은 장거리의 노이즈 복원력이 뛰어난 디지털 전송이 필요합니다. 이 경우 4채널 CS82L44 또는 6 채널 CS82L46을(를) 고려해야 합니다.
- 채널당 24MSPS를 초과하는 처리량이 필요합니다.
CS82L41의 주요 응용 분야는 스캐닝 시스템입니다. 관련 응용 분야는 다음과 같습니다.
- 문서 스캐너(평판 및 시트 급지형 스캐너)
- CIS 이미지 센서를 사용하는 사무실 및 가정용 스캐너
- 산업용 스캔 시스템 및 고정밀 측정 스캐너
- 바코드 및 2D 코드 스캔 시스템
- 라인 스캔 이미지 획득이 필요한 머신 비전 시스템
- USB 전원 스캐너 설계
- 레이저 거리 측정 시스템
