고성능 스테레오 오디오 코덱

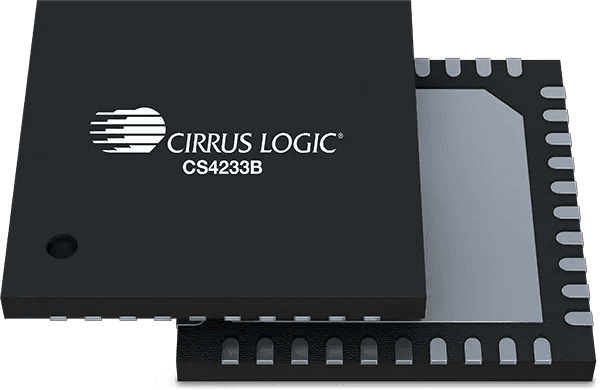

CS4233B은(는) 비용 효율적인 투명한 오디오 변환을 제공하는 것을 목표로 하는 새로운 프로 오디오 변환기 시리즈의 일부입니다. 사용하기 쉽고 시스템 수준의 비용 절감을 제공하는 모든 기능이 하나의 장치에 담겨 있습니다. CS4233B은(는) 고성능 32비트 해상도 스테레오 코덱입니다. CS4233B은(는) 최대 384kHz의 샘플레이트로 차동 아날로그 입력/출력과 오디오 직렬 포트(ASP)를 통한 32비트 디지털 출력/입력을 지원합니다. ADC는 5차 멀티비트 시그마-델타 변조기를 사용한 후 디지털 필터링 및 데시메이션을 거칩니다. 이는 110dB 초과 및 -100dB 미만의 THD+N의 다이나믹 레인지를 제공하며, 모두 25mW/ch의 전력 예산 안에서 제공합니다. 전압 출력 DAC는 독자적인 아날로그 FIR 아키텍처를 도입하여 대역 외 노이즈를 줄이고 외부 컴포넌트 요건을 최소화합니다. 이는 110dB 초과 및 -100dB 미만의 THD+N의 다이나믹 레인지를 제공합니다. 이 기기는 단일 레일에서 전원을 공급받을 수 있으며 하드웨어 핀, I2C 또는 SPI로 제어할 수 있어 유연하고 손쉽게 통합할 수 있습니다. Cirrus의 아날로그 게인 기능과 함께 CS4233B은(는) 디지털 믹싱 콘솔, DAW 인터페이스, 이펙트 프로세서, 악기, 오디오/비디오 수신기에 적합합니다.
Cirrus Logic의 고성능 오디오 솔루션에 대해 자세히 알아보십시오.
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
기술
기능
- 고성능 스테레오 코덱
- 차동 아날로그 입력/출력
- 고해상도 32비트 디지털 아키텍처
- 낮은 지연 디지털 필터 및 디지털 음량 조절
- Crystal 오실레이터 인터페이스
- 여러 장치 간 샘플 타이밍 정렬
- 가상 수동 감쇠 장치(PAD)
- 클립 감지
- 신호 활동 감지
- 최대 384kHz의 ASP(오디오 직렬 포트) 샘플레이트
- I2S, 왼쪽 정렬 및 TDM 데이터 형식
- 하드웨어 및 소프트웨어 제어 모드
- 호스트 프로세서가 필요 없는 하드웨어 제어
- I2C 제어 포트 최대 1MHz
- SPI 제어 포트 최대 24MHz
- 단일 전원 공급 작동 3.3V
- 1.8V–3.3V 디지털 입력/출력 지원
파라메트릭 사양
| 채널 입력 | 2 |
| 채널 출력 | 2 |
| 해상도(bits) | 32 |
| DAC 동적 범위(dB) | 110 |
| ADC 동적 범위(dB) | 110 |
| DAC THD+N(dB) | -100 |
| ADC THD+N(dB) | -100 |
| 아날로그 전원 공급 장치(V) | 3.3 |
| 디지털 전원 공급 장치(V) | 3.3 |
| 로직 전원 공급 장치(V) | 1.8-3.3 |
| 패키지 | 40핀 QFN |
기술 문서
CDB-PROAUDIO User Guide
May 1, 2026, DS1352R4 : 4.0 MBCS4233B Product Data Sheet
May 1, 2026, DS1437A2 : 2.2 MBDC4233S/B-CODEC User Guide
