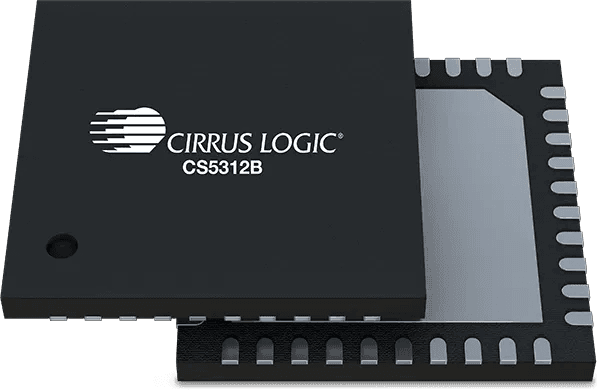

고성능 2채널 아날로그-디지털 변환기

CS5312B은(는) 비용 효율적인 투명한 오디오 변환을 제공하는 것을 목표로 하는 새로운 프로 오디오 변환기 시리즈의 일부입니다. 사용하기 쉽고 시스템 수준의 비용 절감을 제공하는 모든 기능이 하나의 장치에 담겨 있습니다. CS5312B은(는) 고성능 32비트 해상도의 2채널 ADC입니다. CS5312B은(는) 최대 384kHz의 샘플레이트로 차동 아날로그 입력과 오디오 직렬 포트(ASP)를 통한 32비트 디지털 출력을 지원합니다. CS5312B는 5차 멀티비트 시그마-델타 모듈레이터를 사용한 후 디지털 필터링과 데시메이션을 사용합니다. 이는 110dB 초과 및 -100dB 미만의 THD+N의 다이나믹 레인지를 제공하며, 모두 25mW/ch의 전력 예산 안에서 제공합니다. 이 기기는 단일 레일에서 전원을 공급받을 수 있으며 하드웨어 핀, I²C 또는 SPI로 제어할 수 있어 유연하고 손쉽게 통합할 수 있습니다. Cirrus의 아날로그 게인 기능과 함께 CS5312B은(는) 디지털 믹싱 콘솔, DAW 인터페이스, 이펙트 프로세서, 악기, 오디오/비디오 수신기에 적합합니다.

Cirrus Logic의 고성능 오디오 솔루션에 대해 자세히 알아보십시오.

CIRRUS ROCKS^® CIRRUS^® ENGINEERED TO ROCK^® INNOVATION THAT ROCKS^®

기술

오디오 A/D 변환기

기능

• 고성능 2채널 ADC
  • 차동 아날로그 아키텍처
  • 고해상도 32비트 디지털 아키텍처
  • 낮은 지연 디지털 필터 및 디지털 음량 조절
• Crystal 오실레이터 인터페이스
• 여러 장치 간 샘플 타이밍 정렬
• 가상 수동 감쇠 장치(PAD)
• 클립 감지
• 신호 활동 감지
• 최대 384kHz의 ASP(오디오 직렬 포트) 샘플레이트
  • I²S, 왼쪽 정렬 및 TDM 데이터 형식
• 하드웨어 및 소프트웨어 제어 모드
  • 호스트 프로세서가 필요 없는 하드웨어 제어
  • I²C 제어 포트 최대 1MHz
  • SPI 제어 포트 최대 24MHz
• 단일 전원 공급 작동 3.3V
• 1.8V–3.3V 디지털 입력/출력 지원

파라메트릭 사양

채널(입력)	2
해상도(bits)	32
동적 범위(dB)	110
THD+N(dB)	-100
샘플레이트(KHz)	384
아날로그 입력/출력	차동
아날로그 전원 공급 장치(V)	3.3
디지털 전원 공급 장치(V)	3.3
로직 전원 공급 장치(V)	1.8-3.3
패키지	40핀 QFN

기술 문서

CDB-PROAUDIO User Guide

May 1, 2026, DS1352R4 : 4.0 MB

CS5312B Product Data Sheet

May 1, 2026, DS1434A2 : 2.1 MB

DC5312S/B-ADC User Guide

May 1, 2026, DS1454DB3 : 4.0 MB
