고성능 2채널 아날로그-디지털 변환기
CS5302P은(는) 최대 768kHz의 속도로 32비트 해상도를 제공하는 2채널 오디오 ADC입니다. CS5302P의 통합 하이브리드 게인 제어 기능은 외부 프리앰프 제어 회로를 줄여 대체 솔루션에 비해 BOM을 줄이고 설계를 단순화합니다. CS5302P은(는) 고성능과 저전력의 조합이 모두 필요한 응용 분야에 적합하며, >125dB 다이나믹 레인지와 -110dB 미만의 THD+N을 제공합니다.
Cirrus Logic의 고성능 오디오 솔루션에 대해 자세히 알아보십시오.
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
기술
기능
- 고성능 2채널 ADC
- 차동 아날로그 아키텍처
- 고해상도 32비트 디지털 아키텍처
- 낮은 지연 디지털 필터 및 디지털 음량 조절
- PLL은 다양한 외부 시스템 클록 참조 지원
- 여러 장치에서 동기식 작동
- 외부 프리앰프 게인의 동기화된 제어
- 최대 768kHz의 ASP(오디오 직렬 포트) 샘플레이트
- I2S, 왼쪽 정렬 및 TDM 데이터 형식
- 하드웨어 및 소프트웨어 제어 모드
- 호스트 프로세서가 필요 없는 하드웨어 제어
- I2C 제어 포트 최대 1MHz
- SPI 제어 포트 최대 24MHz
- 단일 전원 공급 작동 3.3V
- 1.8V–3.3V 디지털 입력/출력 지원
파라메트릭 사양
| 채널(입력) | 2 |
| 해상도(bits) | 32 |
| 동적 범위(dB) | 126 |
| THD+N(dB) | -110 |
| 샘플레이트(KHz) | 768 |
| 아날로그 입력/출력 | 차동 |
| 아날로그 전원 공급 장치(V) | 3.3 |
| 디지털 전원 공급 장치(V) | 3.3 |
| 로직 전원 공급 장치(V) | 1.8-3.3 |
| 운영 전력 소비(mW) | 108 |

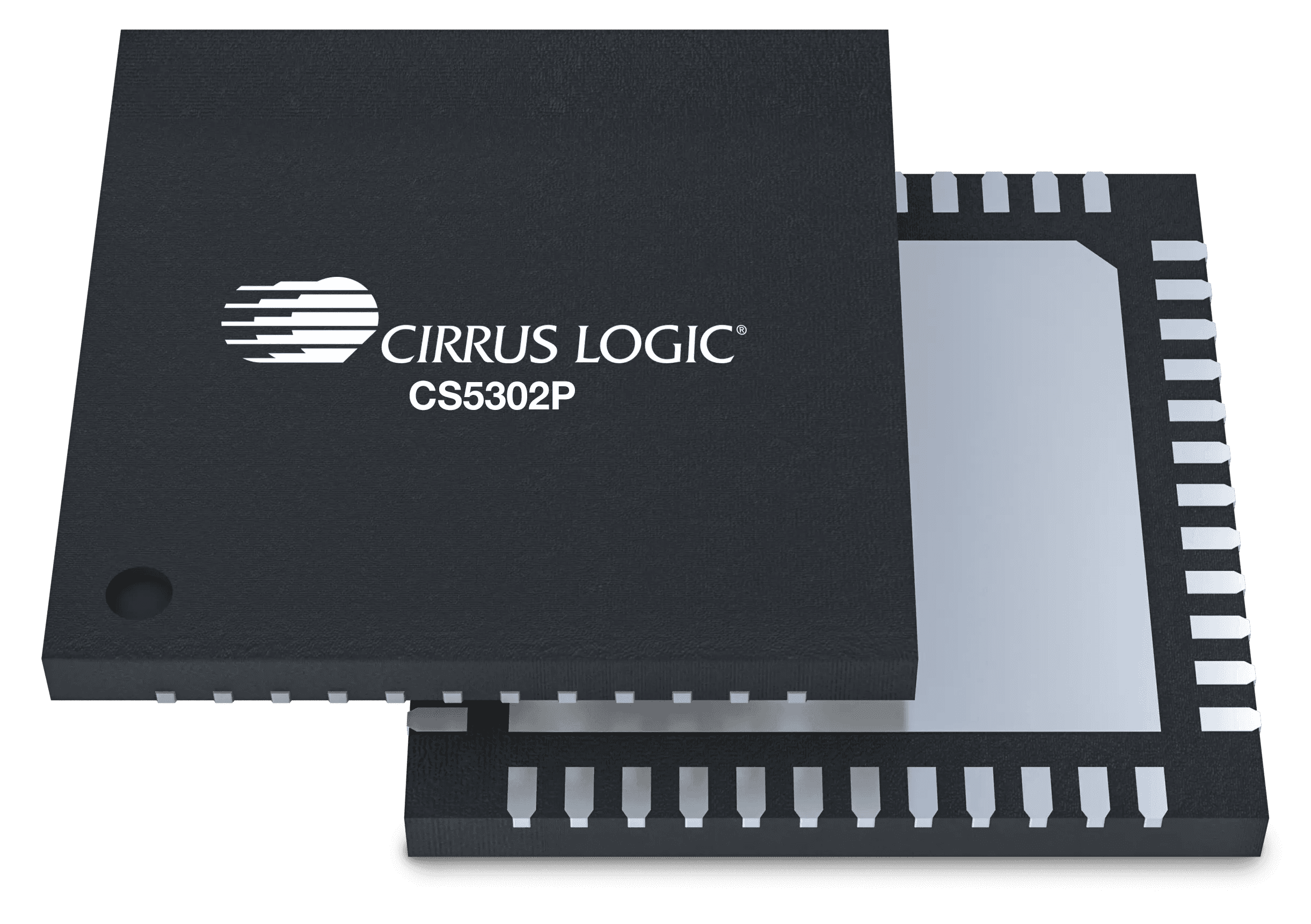

| 패키지 | 48핀 QFN |
기술 문서
CDB-PROAUDIO User Guide
May 1, 2026, DS1352R4 : 4.0 MBCS530xP Hybrid Gain Control
Mar 16, 2026, AN0596R2 : 1.4 MBDC5302P/4P/4S/8P/8S Schematic and Layout
Aug 1, 2025 : 13.3 MbCS530x Input Buffer/Filter Circuits
Jul 1, 2025, AN0556R1 : 383.6 KBCDB-DC5302P/4P/4S/8P/8S-ADC User Guide
Jul 1, 2025, DS1355DB3 : 3.5 MbCS5302P Product Data Sheet
Jun 1, 2025, DS1312F1 : 3.9 MbCS5302 Product Bulletin
Jun 19, 2023 : 1.6 MbCDB-DC5302P-ADC User Guide
Sep 1, 2022, DS1361DB1 : 2.1 Mb언론 보도
2023
6월 20일
진정으로 투명한 오디오 경험을 제공하는 Cirrus Logic의 새로운 프로 오디오 컨버터 제품군
Cirrus Logic은 전문 오디오 제품 제조업체가 오디오 경험에 영향을 주는 변환기 없이 제품을 쉽게 통합하고 맞춤화할 수 있도록 지원합니다.
선택 지침
CS5302P은(는) 다음과 같은 경우에 선택해야 합니다.
- 오디오 팝 및/또는 클릭을 최소화하는 것이 중요합니다.
- 여러 오디오 입력 채널을 동기화해야 합니다.
- 오디오 제품을 설계하는 데 사용할 수 있는 엔지니어링 리소스가 제한적입니다.
- 여러 채널에서 낮은 지연 시간(4.5/fs)이 필요합니다.
CS5302P은(는) 다음과 같은 경우에는 선택해서는 안 됩니다.
- 오디오 ADC에 통합 PGA가 필요합니다. 이 경우 CS48L32을(를) 고려해야 합니다.
- 출력 데이터에 SPI 인터페이스가 필요합니다.
- 엄격한 절대 게인 드리프트(100ppm/degC보다 우수)가 필요합니다.
- 소형 폼팩터(TWS 헤드셋, 휴대폰)의 배터리 전원 제품을 설계하는 경우입니다. 이 경우 CS48L32을(를) 고려해야 합니다.
CS5302P의 주요 응용 분야는 USB 오디오 인터페이스입니다. CS5302P은(는) 입력 라인 및/또는 마이크 프리앰프 게인 스테이지 바로 뒤에 배치되어 아날로그 오디오를 변환하고 FPGA/DSP 및 MCU에 데이터 출력을 제공합니다.
추가 관련 응용 분야는 다음과 같습니다. DAW(디지털 오디오 워크스테이션) 인터페이스, 디지털 믹싱 콘솔, 오디오 인터페이스, 악기, 파워 앰프, 오디오 DSP, 네트워크 앰프, 오디오 IO 주변기기, 이펙트 프로세서, 오디오 수신기, 비디오 수신기, 전문 스피커, 도플러 초음파, 자동차 오디오 앰프, 유선 및 무선 헤드셋.
