High performance 8-channel digital-to-analog converter

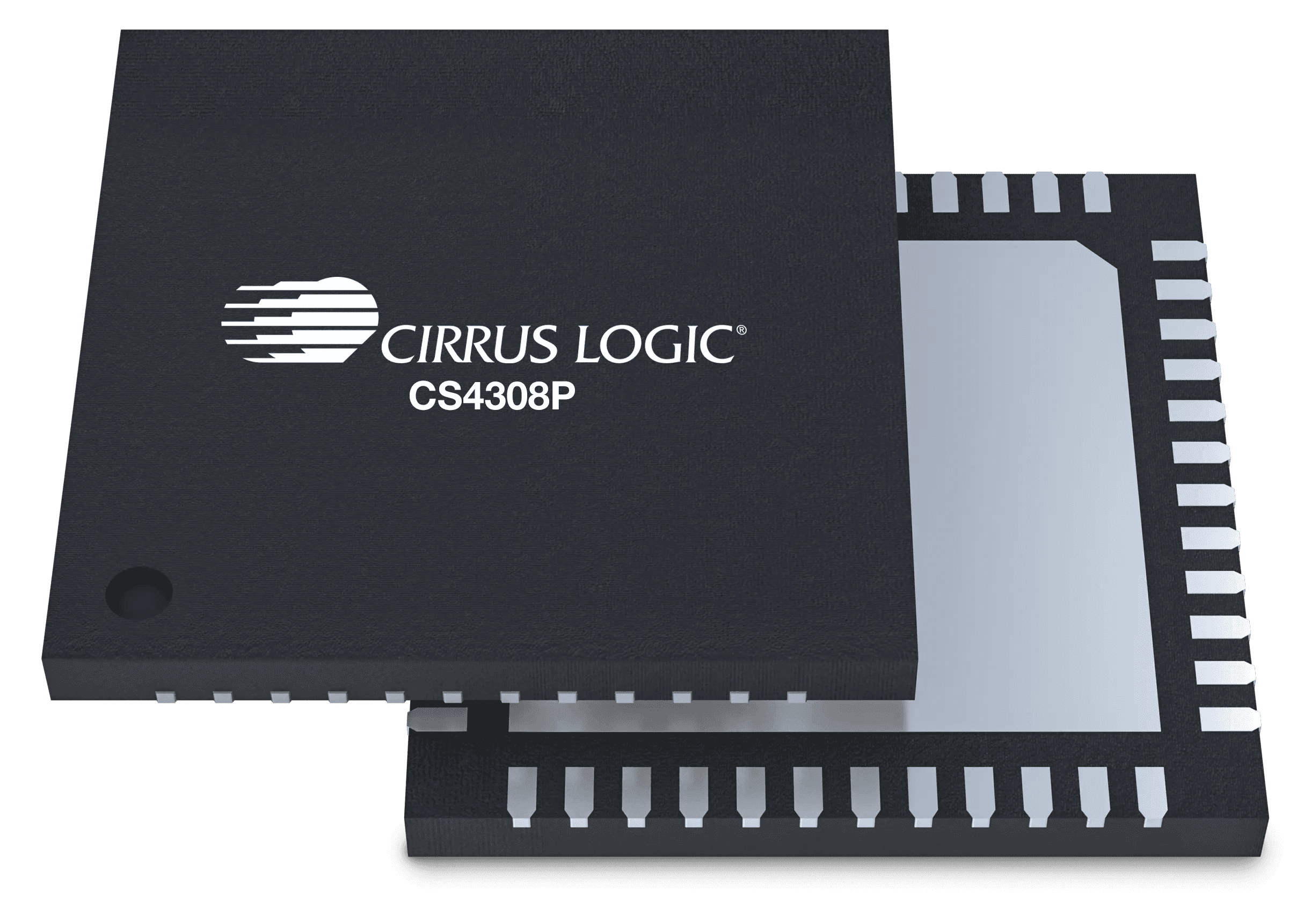

The Cirrus Logic CS4308P is part of a new series of pro audio converters aimed at providing the most transparent audio conversion. This transparency allows manufacturers to customize their end products. The CS4308P is a high-performance, 32-bit resolution 8-channel DAC. The device supports differential analog outputs and 32-bit digital input via the audio serial port (ASP) at sample rates up to 768 kHz.The CS4308P uses a proprietary analog FIR architecture to reduce out-of-band noise and minimize the external component requirements. This provides a dynamic range of 123 dB and THD+N below -114 dB, all within a 10 mW/ch power budget.
The device can be powered from a single rail and controlled by either hardware pins, I2C or SPI, making the devices both flexible and easy to integrate. This makes both the CS4308P ideal for digital mixers, USB audio interfaces, home audio and audio video receivers, plus musical instruments such as synthesizers, DJ mixers and amplifiers.
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
기술
기능
- High-performance 8-channel DAC
- 차동 아날로그 출력
- 고해상도 32비트 디지털 아키텍처
- 낮은 지연 디지털 필터 및 디지털 음량 조절
- PLL은 다양한 외부 시스템 클록 참조 지원
- 여러 장치에서 동기식 작동
- 최대 768kHz의 ASP(오디오 직렬 포트) 샘플레이트
- I2S, 왼쪽 정렬 및 TDM 데이터 형식
- DSD up to 512xfs
- 하드웨어 및 소프트웨어 제어 모드
- 호스트 프로세서가 필요 없는 하드웨어 제어
- I2C 제어 포트 최대 1MHz
- SPI 제어 포트 최대 24MHz
- 단일 전원 공급 작동 3.3V
- 1.8V–3.3V 디지털 입력/출력 지원
파라메트릭 사양
| 채널 출력 | 5 |
| 해상도(bits) | 32 |
| 동적 범위(dB) | 129 |
| THD+N(dB) | -115 |
| 샘플레이트(KHz) | 768 |
| 아날로그 전원 공급 장치(V) | 3.3 |
| 디지털 전원 공급 장치(V) | 3.3 |
| 로직 전원 공급 장치(V) | 1.8-3.3 |
| 출력 레벨(Vrms) | 2 |
| 패키지 | 48핀 QFN |
